    配電監控是動環系統中必不可少的一項，ups電池放電儀是用于中低壓系統智能化裝置，它能夠進行數據采集，可以對電力參數測量及電能進行計量，對外提供通訊接口可以接入計算機，支持 RS485接口MODBUS通訊協議，接入動環系統后，操作方式很人性化，操作者能在短時間內掌握，閱讀數據和參數設置等操作將變得簡單易行。

ups電池放電儀的安裝方式

  該產品主要由電量儀模塊和互感器模塊組成。

   安裝時，先安裝電量儀模塊，然后在安裝互感器。

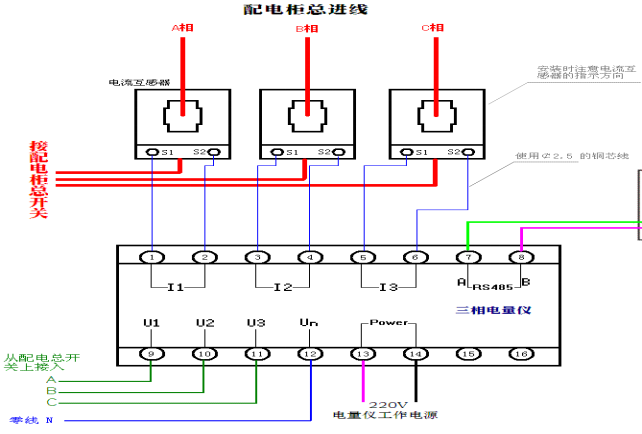

   安裝電量儀模塊是需要注意對應位置，A相對應接在電量儀的U1接口上面，B相對應接在U2上面，C相對應接在U3上面。

如圖所示：

因為每相對應數據顯示，采集計算出正確的數據。

在安裝互感器時，也是一樣的互感器分別套在A、B、C三相的線上面，然后固定互感器。

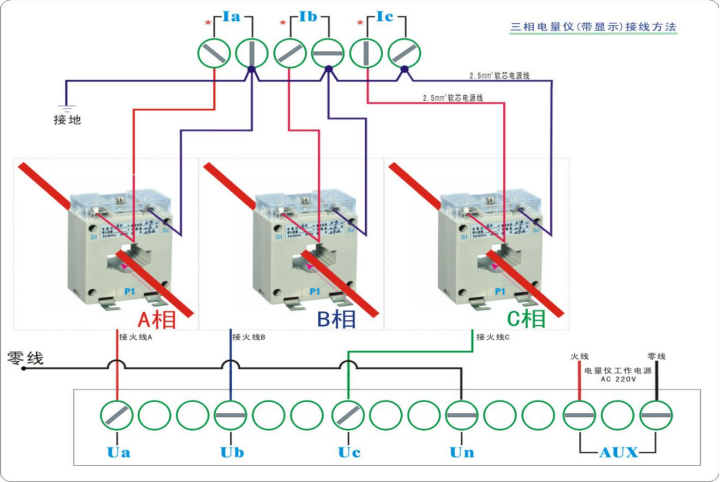

   在套互感器時需要注意電流方向，電流方向為有P1流向P2.且在接線時注意互感器S1為正，接在電量儀的帶*號的接線點，既套在A相的互感器的S1接在I1的*號端子上面。以此類推，如下圖所示：

   然后零線接在Un端口上，下面接入供電電源220v，注意供電電源建議用ups供電，這樣當市電斷了之后，保證電量儀能夠正常運行，且能夠檢測到市電各個數據的情況，不然市電停了之后，電量儀也直接沒有電了。

   安裝完成后就是將ups電池放電儀的通訊線接入動環設備，電量儀采用485接口modbus通訊協議，接入動環系統，就能看到電量儀的各項數據了。
