    2017年，本人代表深圳縱橫通參加廣西水利電業集團都安公司變電站動環監控系統的安裝調試工作。這一期項目共有8個300KV變電站，5個30KV變電站的通信機房要接入中心實現遠程無人值守，為用戶節省管理成本，方便用戶管理了解各個變電站現場的環境情況。

變電站動環監控系統--內容組成

項目各站點要安裝的設備有溫濕度監測系統、紅外入侵系統、聲光報警系統、漏水監測系統、配電柜監測系統、普通空調監控系統。

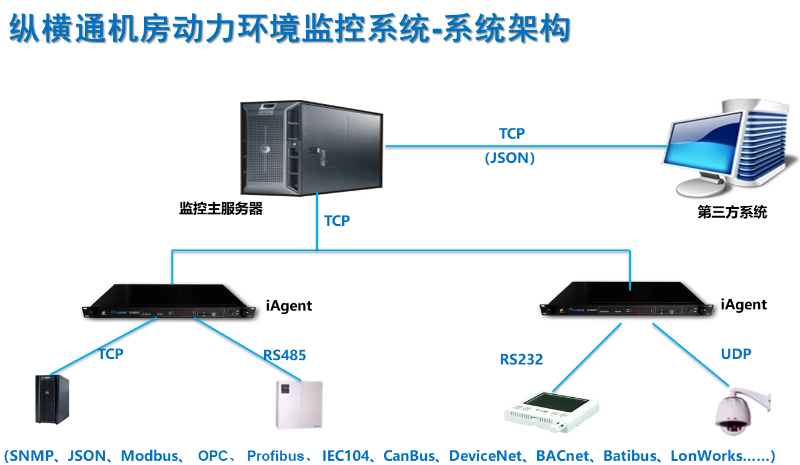

圖：動環監控系統圖

變電站動環監控系統--安裝方式

     溫濕度分布安裝于通信機房內，用于監測通信機房內的周邊溫度、濕度，聯動機房內的空調，當周邊環境溫度、濕度過高時，打開空調，反之關閉空調；安裝于操作間，用于監測操作間的周邊環境溫度、濕度，相應的和操作間的空調聯動。紅外安裝于機房大門內側，用于監測非撤防時期的非法入侵，聯動聲光報警系統，有效防護機房安全，也是機房的第一道安全線；漏水系統安裝分布于機房內的空調底部及窗口等機房易進水處，當機房有漏水情況發生時，第一時間聯動聲光并觸發短信、電話通知中心管理人員；配電柜監測系統主要監測機房各個配電柜的運行參數，讓中心管理維護人員無需到現場就能知道站點的運行情況；普通空調監控系統采用ZHT485T普通空調器，可根據不同設定方案進行遠程關開機，可設定溫度范圍，時間范圍，周期設定等，有效利用空調，節省成本，提高空調壽命。

變電站動環監控系統--主機

    站點采用zht2056T型采集主機，有8個COM，8個AI/DI口，足夠現場設備的接入。各個采集探頭通過超五類網線與采集主機直連通信，采集主機通過WLAN用電網公司專線與中心機房通信，報警設備部署在中心機房，當站點線路不通時，通過中心機房的GMD03發短信通知機房運維人員做進一步處理，減少故障發生時間。
